Вентилятор для коптильного шкафа

Решил я коптить все, всегда и с более менее комфортными условиями!
В первую очередь поставил задачу создать:

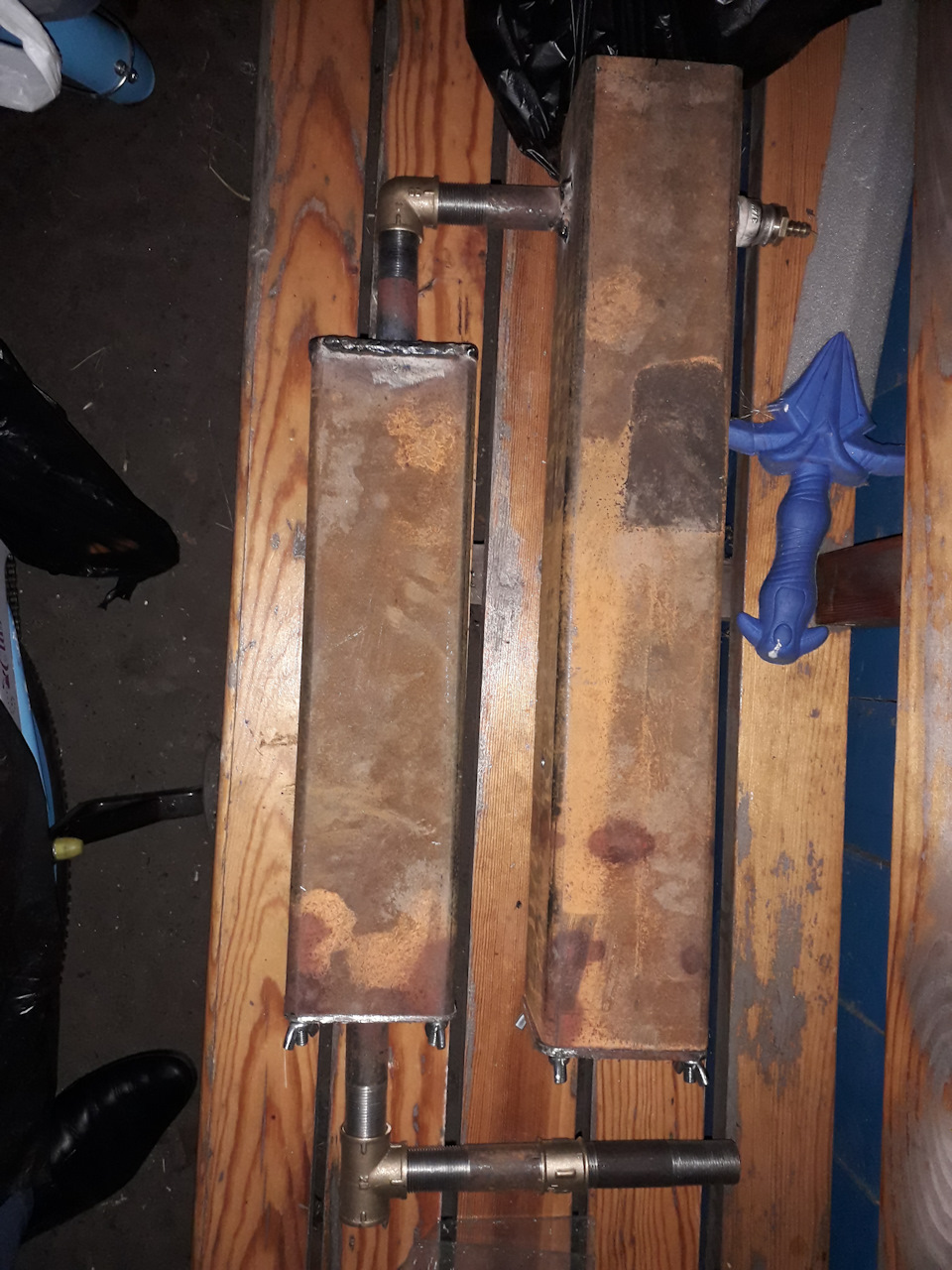

— дымогенератор дающий стабильный и ХОЛОДНЫЙ дым;

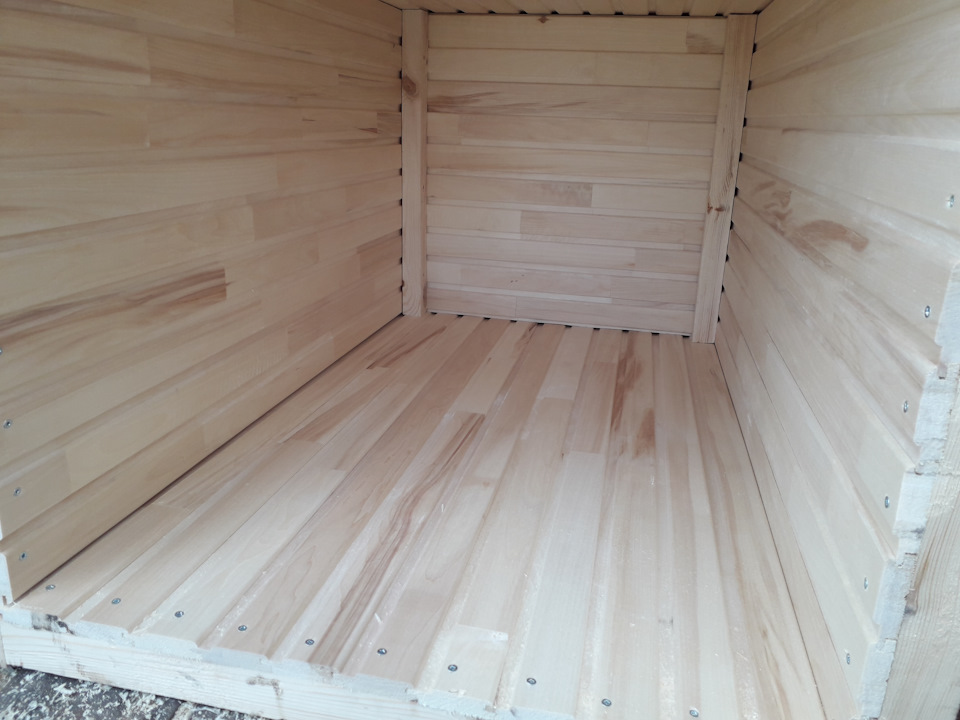

— "помещение" коптильни, способное "держать" тепло в холод и наоборот холод в жару.
— способность хоть немного сушить продукт в коптильне до копчения+освещение внутри;

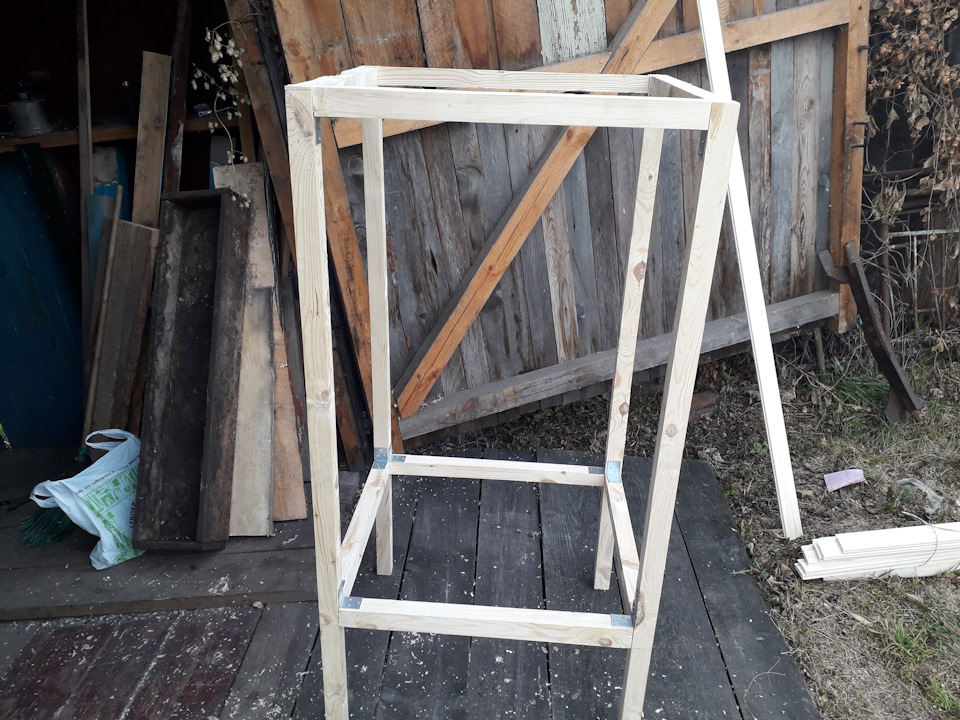

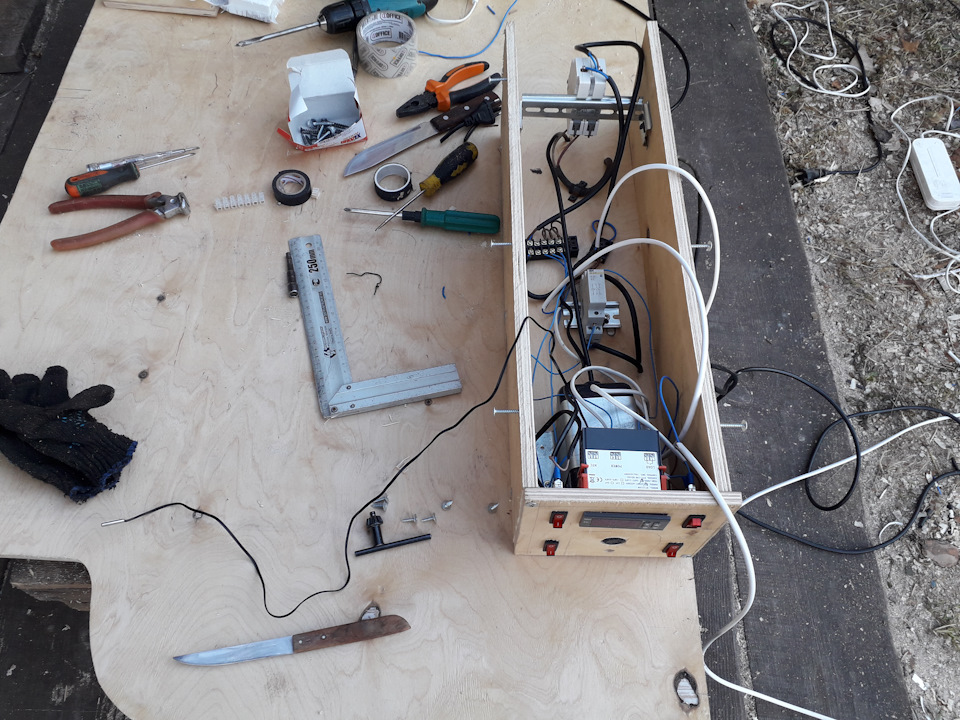

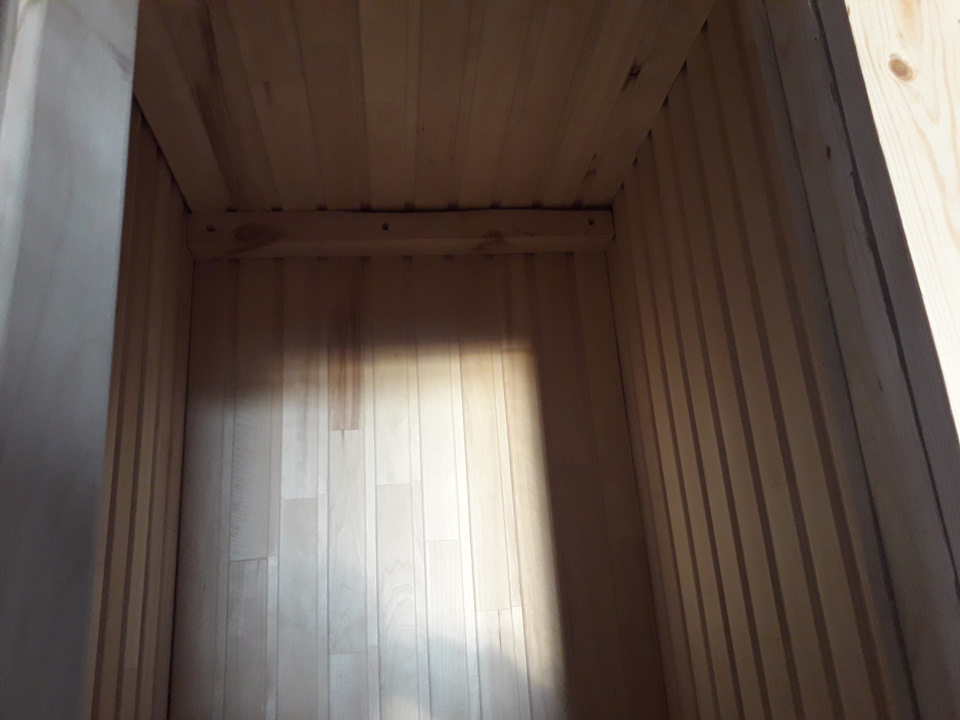

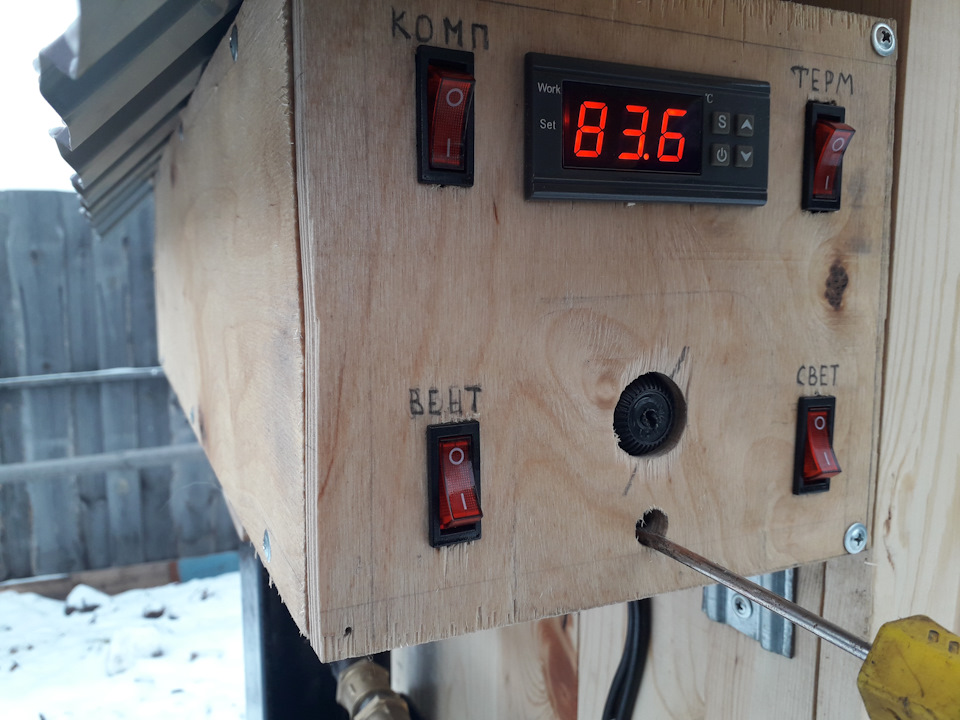

— терморегулятор подающий сигнал на ТЭНы о включении или отключении в зависимости от заданной температуры;
— поддержание стабильной заданной температуры;

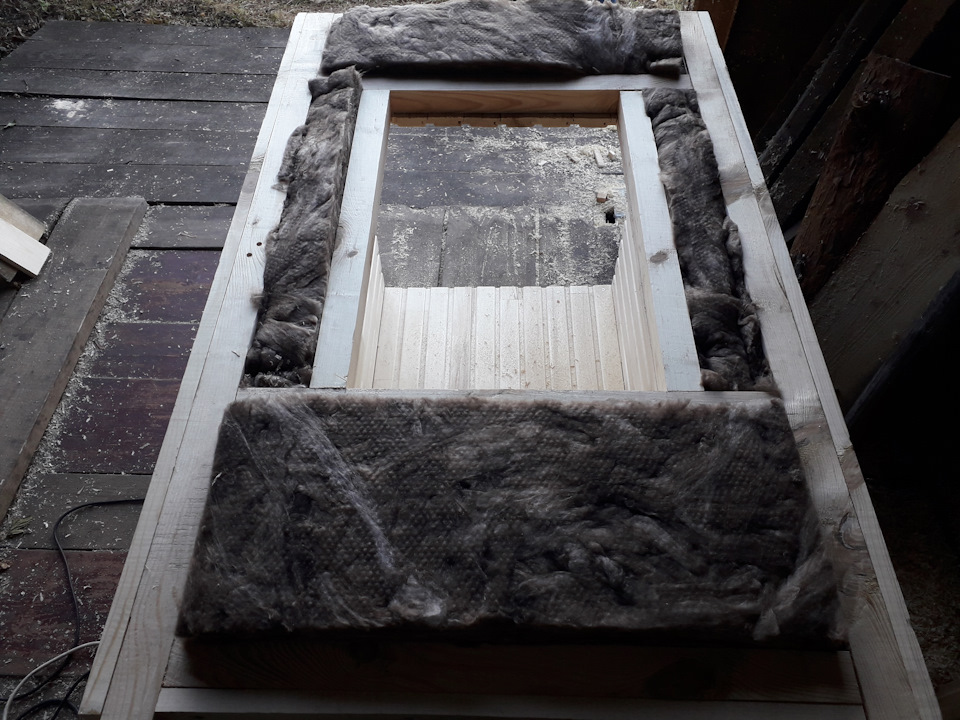

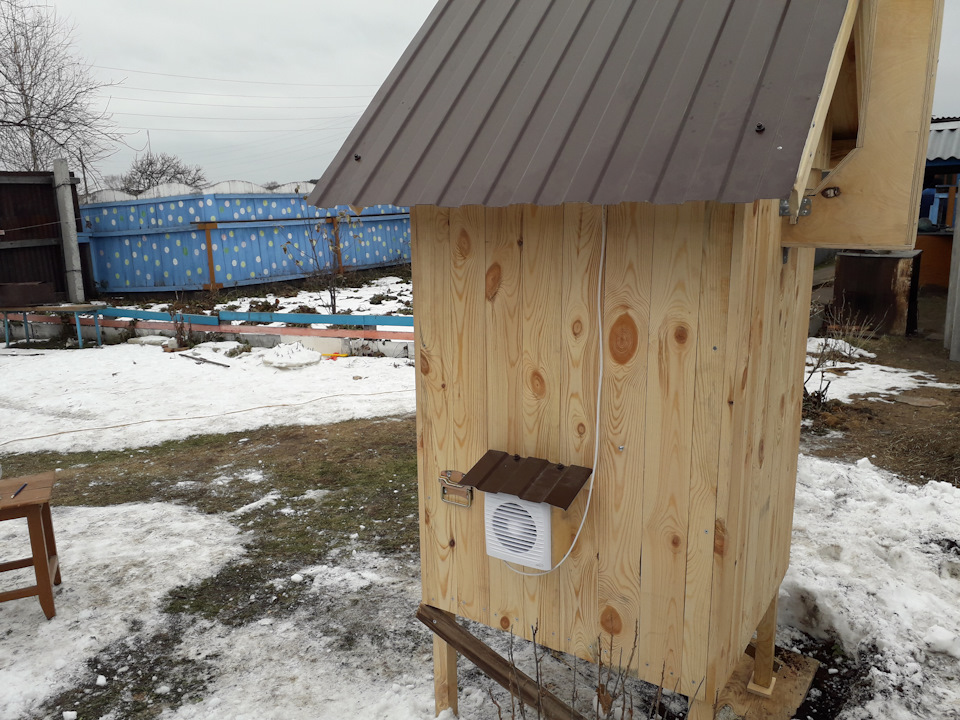

— нормальная вытяжка с возможностью блокировки потока.
Сказано, сделано!
Изучал, покупал, собирал, строил примерно месяц.
Результатом доволен.

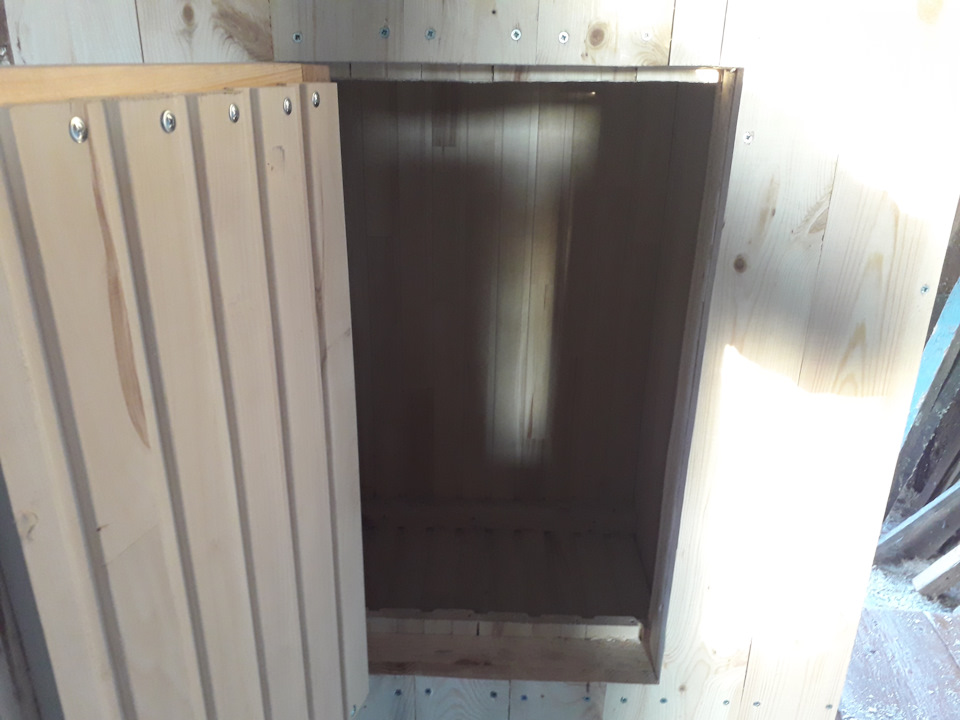

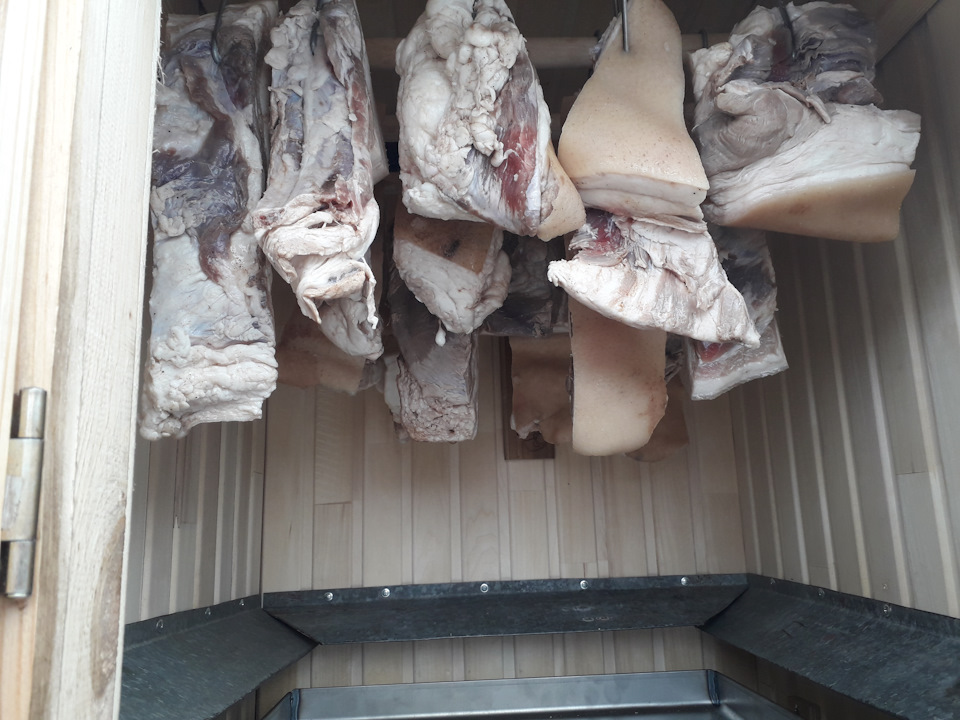

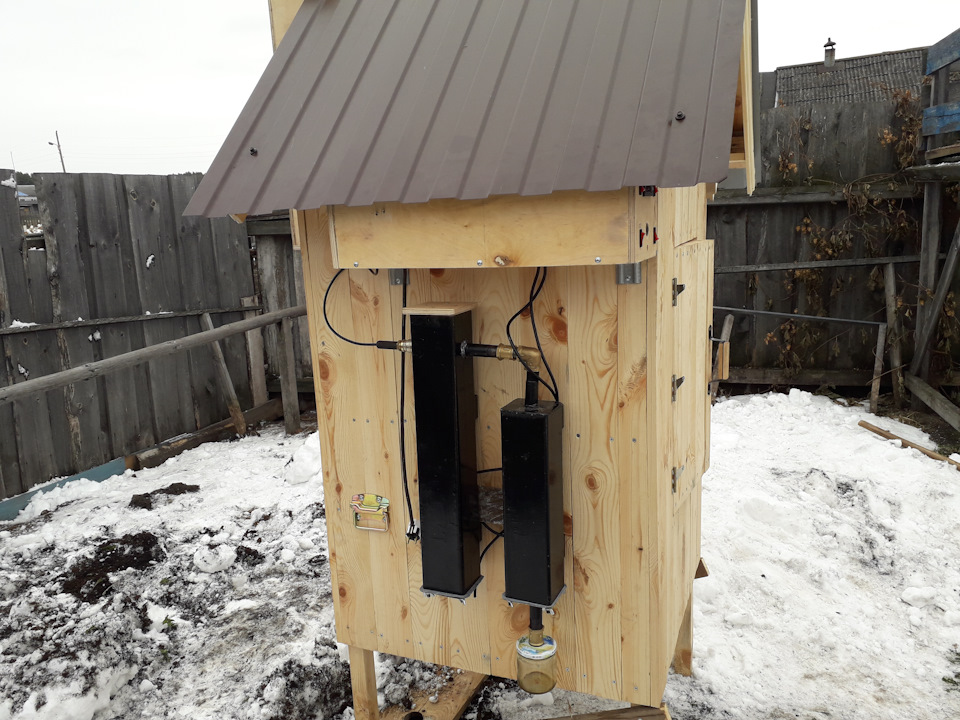

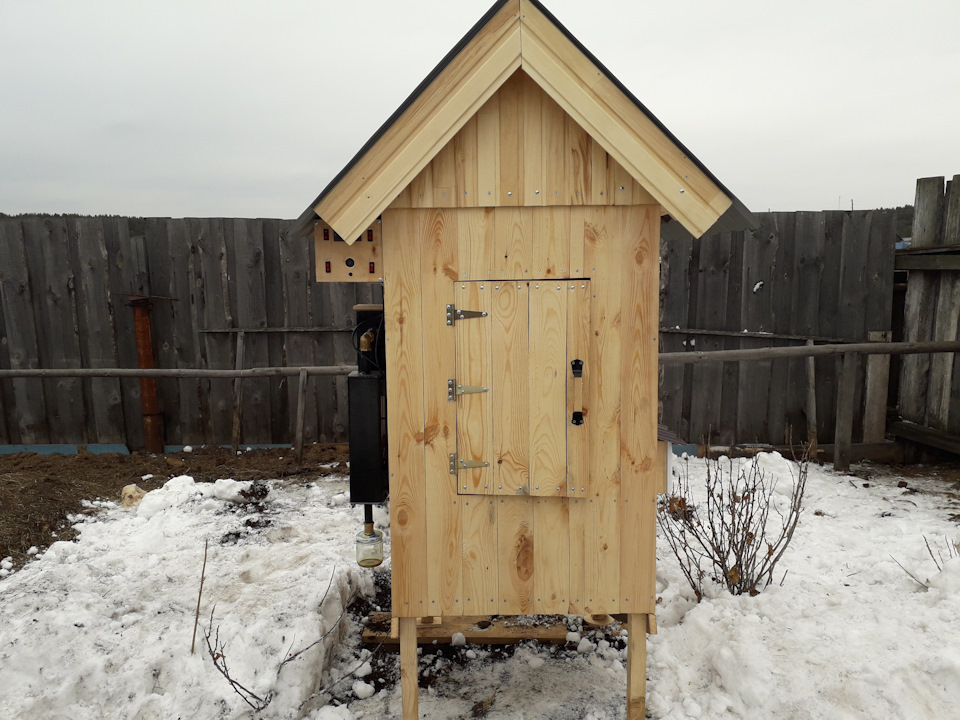

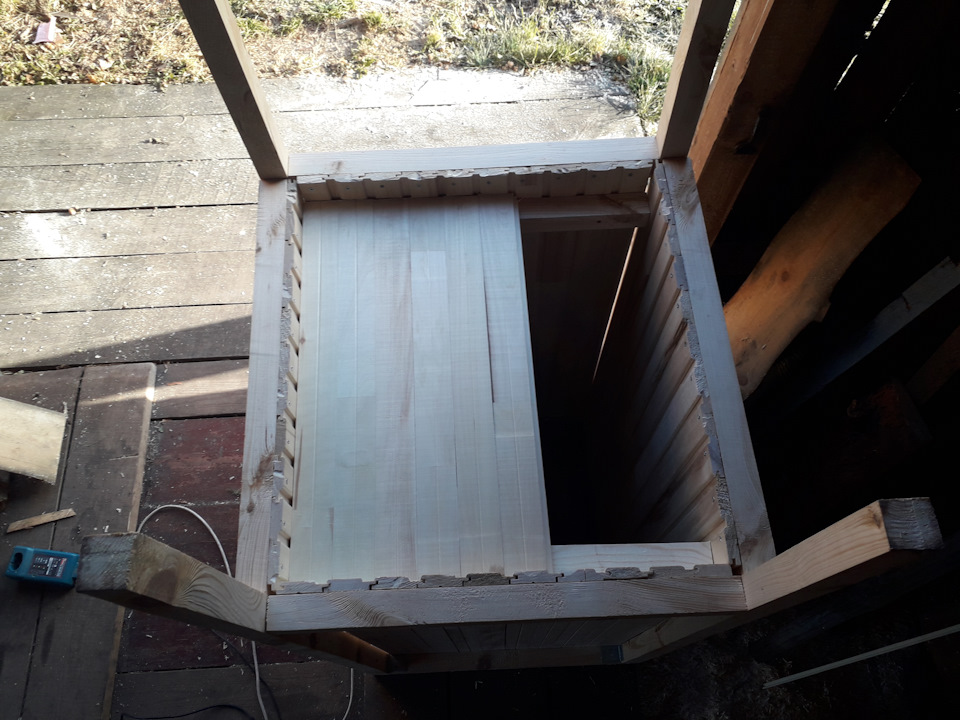

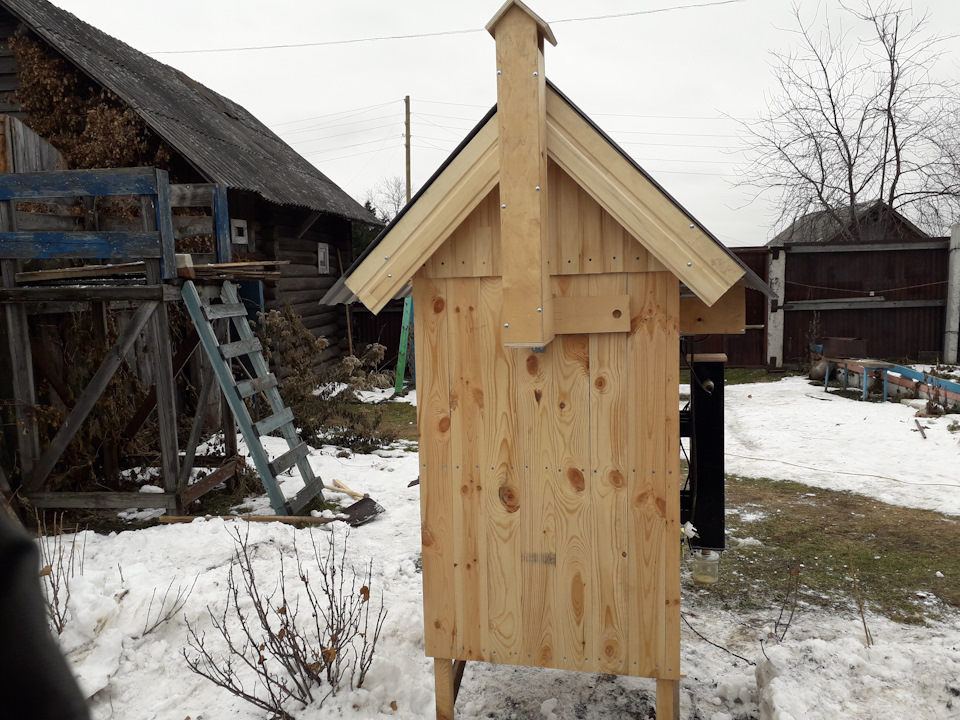

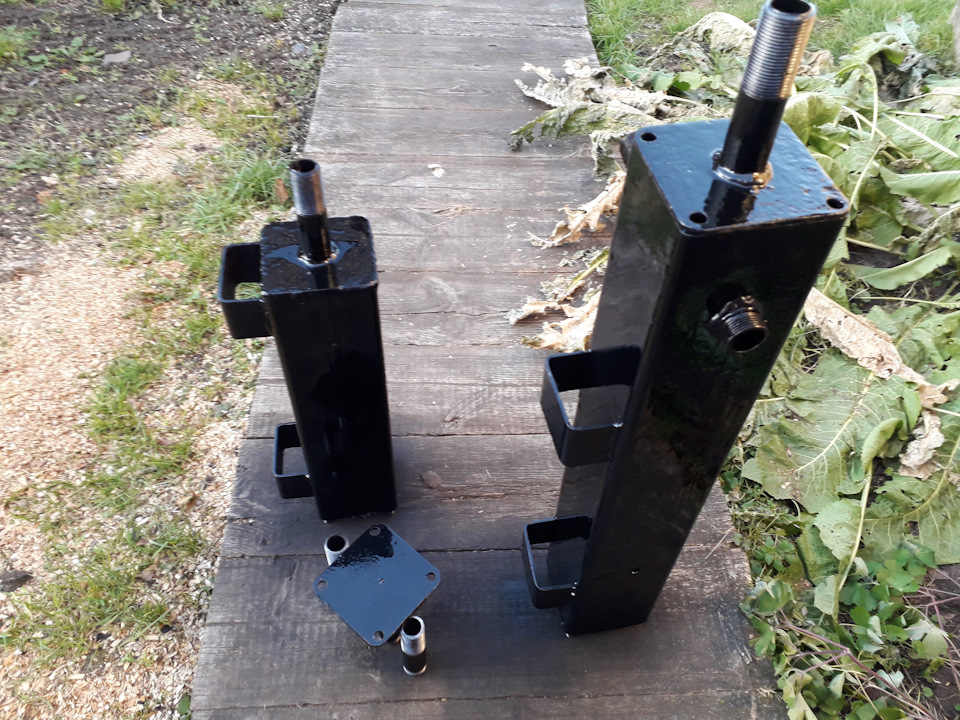

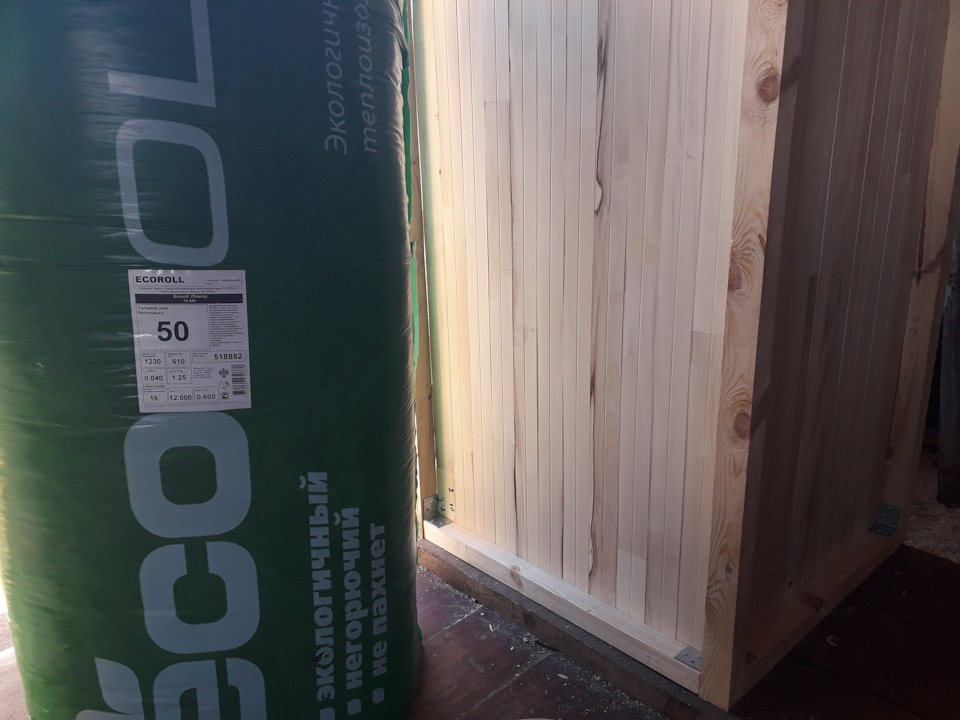

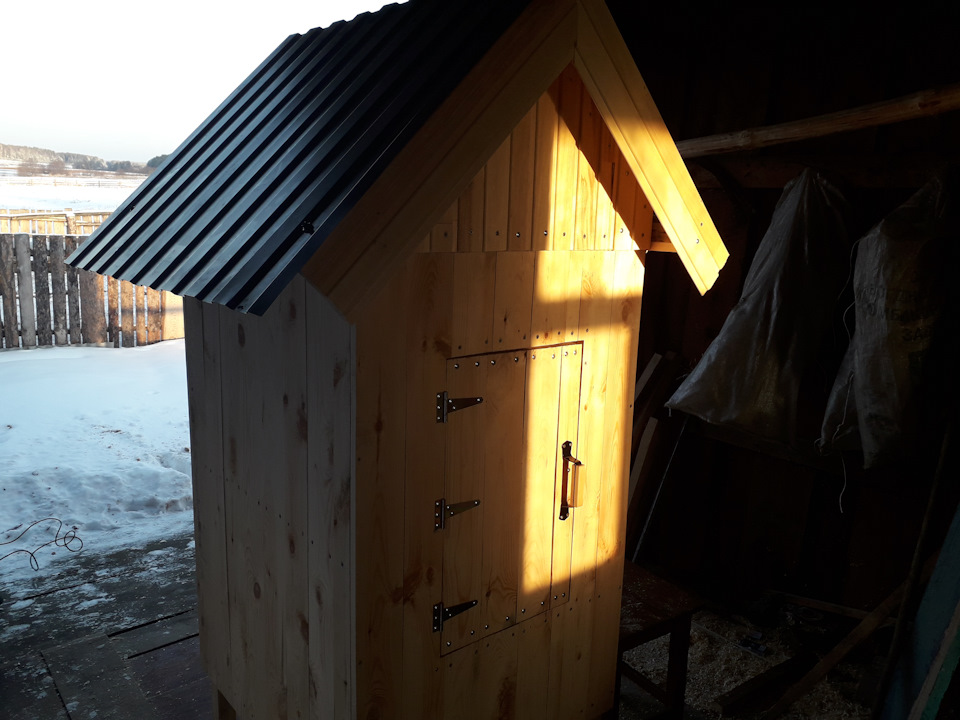

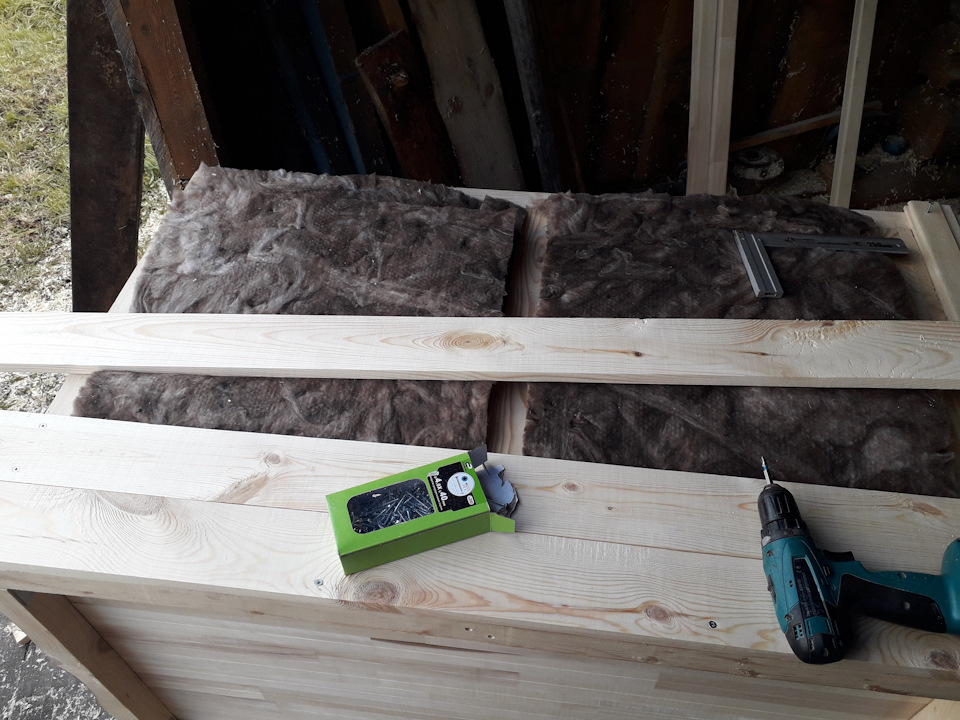

Опишу вкратце фотографиями.
